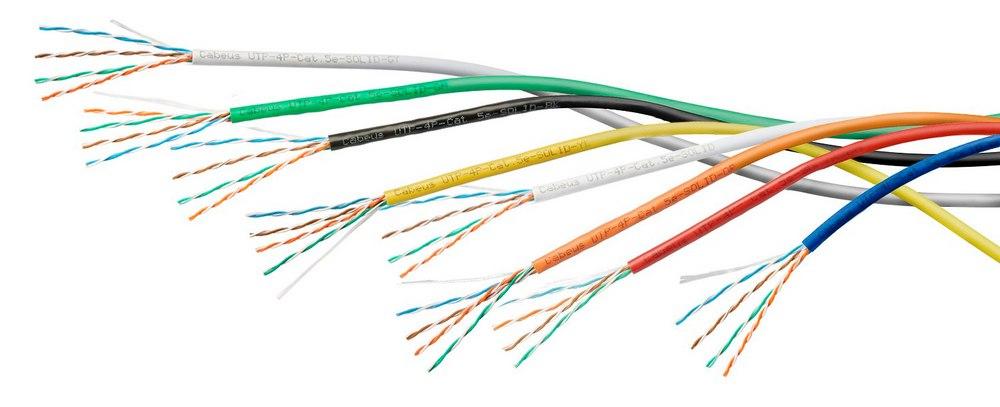

Правильный расчет расхода витой пары – одна из основ формирования СКС, линии связи с минимальными вложениями. Покупка чрезмерных объемов провода – лишние расходы, недостаточных – причина невозможности соединения отдельных компонентов, необходимости срочного приобретения дополнительных метров, нарушения стандартов. Как провести расчеты? Какие методы можно использовать? Какие показатели учитывать?

Актуальность проблемы

Коммутация двух устройств, например, двух компьютеров для формирования домашней локальной сети, модема и ноутбука – для выхода в Интернет, не сопряжена с трудностями. Достаточно измерить расстояние между оборудованием, сделать небольшой запас, исключающий натяжение провода. Речь идет, как правило, о нескольких метрах, так что расчеты отсутствуют, достаточно простейших измерений.

Другое дело – СКС крупных предприятий, охватывающие несколько этажей, множество кабинетов, десятки, а то и сотни устройств. Без точных расчетов не обойтись. Ошибка приведет к комплексу проблем:

• Нехватка материала. Придется докупать его в срочном порядке, рискуя нарушить сроки сдачи и ввода СКС в эксплуатацию;
• Избыток проводов. Это ненужные траты, расширяющие смету, приводящие к дополнительной нагрузке на бюджет предприятие. Деньгам можно найти более рациональное применение;

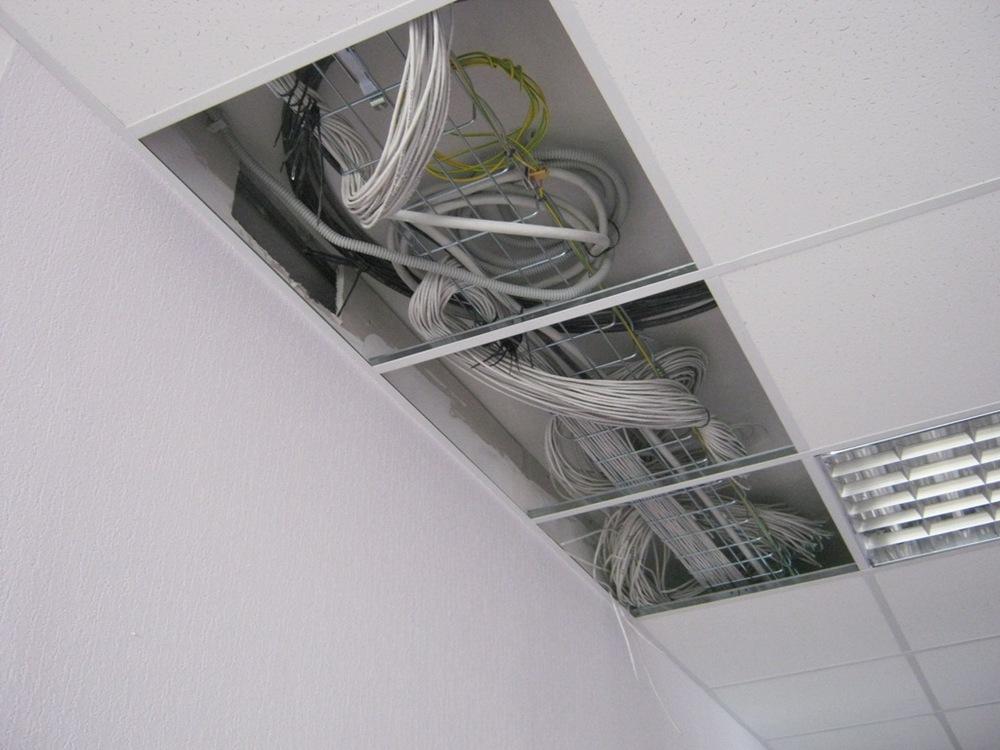

• Трудности установки. Монтажникам, работающим в условиях дефицита материалов, приходится компенсировать его отклонениями от проектных схем, несоблюдением стандартов. Нарушения максимальных радиусов изгиба, чрезмерное натяжение проводов – все это снижает надежность системы, увеличивает риск сбоя.

Метод суммирования

Способ позволяет с высокой точностью рассчитать требуемое количество кабеля. Его суть – определение протяженностей горизонтальных трасс и их сложение. К полученному значению прибавляются две величины:

1. 10 процентов – технологический запас. Необходим для компенсации случайно поврежденных отрезков, исключения выраженного натяжения и других нагрузок, приводящих к повреждению оболочки, центральной жилы, нарушениям работы линии связи;
2. Запас, позволяющий заделать витую пару на розетках и кроссовых панелях. Определяется индивидуально. Для каждой розетки он составляет 30 сантиметров, для кроссовой панели – определяется ее габаритами, конфигурацией помещения, в котором установлено сетевое оборудование.

Достоинство подхода – точность, минус – трудоемкость. Чем сложнее структура СКС, чем больше устройств она включает – тем труднее получить результат. Необходимо учитывать каждый подключаемый компонент, каждый отворот, поворот. Если нужно подготовить несколько возможных схем СКС, задача становится едва ли не невыполнимой. Упростить ее можно использованием программного обеспечения, автоматизирующего расчеты, AutoCAD или подобного.

Эмпирический метод при расчет необходимой длины витой пары

Основа этого способа – центральная предельная теорема теории вероятностей. Он позволяет с довольно высокой точности определить объемы материала, необходимого для прокладки даже масштабной СКС, объединяющей десятки устройств. Формула расчета — Lср = (Lмин + Lмакс) / 2 * 1,1 + X. Описания величин таковы:

• Lср – искомое значение. Предполагаемая длина необходимого кабеля;
• Lмин – протяженность самой короткой линии, входящей в систему;
• Lмакс – протяженность самой длинной линии, входящей в систему;
• 1.1 – 10-процентный запас, встречавшийся в методике суммирования. Компенсирует ошибки монтажников, позволяет прокладывать витую пару без нарушений, с соблюдением радиусов изгиба и других требований;
• X – запас, требуемый для грамотной разделки Ethernet-проводов. Будет достаточно 60-100 сантиметров.

В ситуации, когда измерить минимальную и максимальную длину невозможно, допустимыми ориентирами становятся усредненные значения. Минимум – 15 метров, максимум – полупериметр объекта.

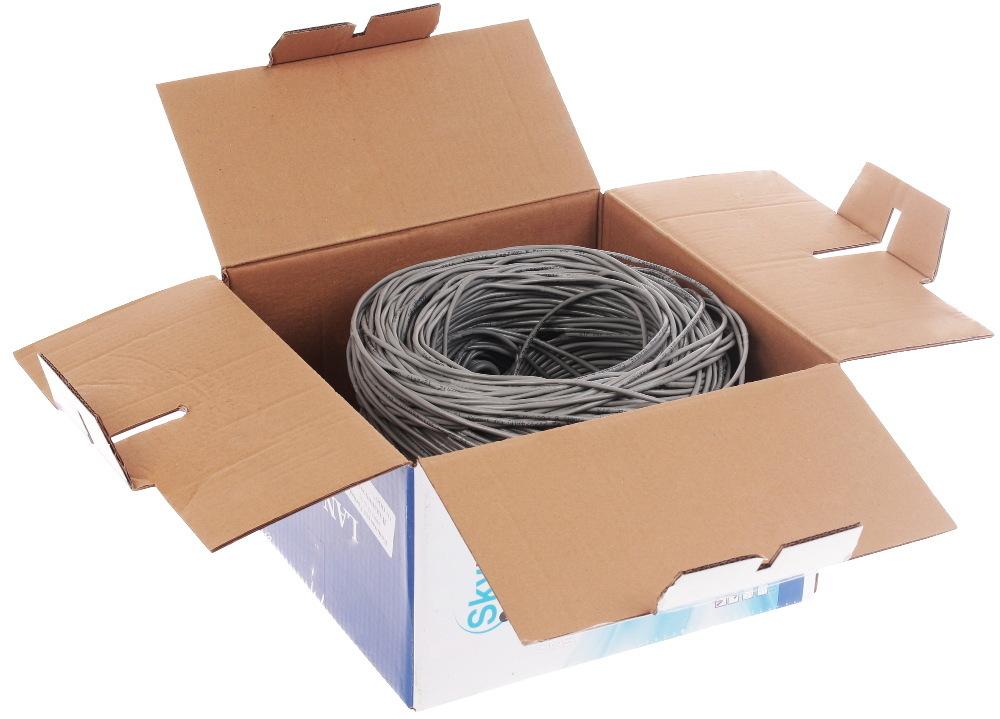

На основе полученных данных можно определить количество пробросов провода с одной упаковки. Достаточно разделить его длину в бухте (как правило, 305 метров) на вычисленную среднюю длину. Как правило, результатом окажется дробное число. Дальнейший порядок расчета таков:

1. Округление дробного числа в меньшую сторону;
2. Деление общей численности портов на количество пробросов, которое можно сделать с одной бухты;
3. Округление результата в большую сторону;
4. Умножение результата на длину витой пары в бухте.

Минус эмпирического метода – применимость только к ситуациям, когда подключаемое оборудование, рабочие места равномерно распределены по площади объекта.

Расчеты

Типовой коммерческий, административный объект имеет длину в 42 метра при 15-метровой ширине и 3-метровой высоте потолков. Количество рабочих мест – 35, на каждом – 2 разъема для подключения. Бухта кабеля – стандартная, 305-метровая.

Согласно представленным формулам, из таких вводных можно получить следующее:

• Средняя длина – 40.6 метров;
• Количество пробросов – 7;
• Требуемое количество бухт – 10;
• Общая протяженность используемого кабеля – 3050 метров.

Статистика

Простейший способ расчета витой пары – обращение к статистике. В большинстве офисов, на объектах коммерческого, административного назначения, средняя протяженность линии – от 40 до 50 метров. Это значит, что одной стандартной 305-метровой бухты окажется достаточно для 6 или 7 портов, в зависимости от конкретной конфигурации коммутационной линии.

Игнорировать расчеты нельзя даже при прокладке не самой крупной структурированной кабельной сети. Их значимость, при этом, увеличивается вместе с ее усложнением. Использование представленных формул поможет сразу определить требуемые объемы материала, расходы, составить и оптимизировать сметы. Удастся избежать множества неприятностей и проблем, от нехватки витой пары, невозможности в сроки завершить подготовку СКС, до нерационального расходования средств.
